Ni60自熔熔合金粉末是鎳基自熔合金粉末系列中重要牌號之一。其顯著的特點是合金鐵含量高(≤15％)，而國外同類牌號粉末的鐵含量低(≤5％)。表1列出Ni60合金成分(質(zhì)量分數(shù))與國外同類合金的比較。

表1  Ni60合金的化學成分比較

Ni60粉噴焊層硬度在HRc60左右，與滲碳、滲氮、滲硼、鍍鉻和某些堆焊合金等表面硬化處理后的硬度相當，并具有優(yōu)良的耐磨性、耐蝕性和抗高溫氧化的綜合性能，已被廣泛用于冶金、機械、礦山、石油、化工、輕工、汽車等領(lǐng)域易損部件的修復和須保護，能幾倍乃至幾十倍地提高使用壽命，取得了顯著的經(jīng)濟效益和社會效益。

二、Ni60粉末性能和噴焊層的性能

2、1 形貌

    采用掃描電鏡拍攝Ni60粉末形貌（見圖1），表明研制的粉末球形良好、表面光潔。在噴焊時不堵塞噴炬孔道，易控制送粉量，適宜自動噴焊操作。

2、2 顯影組織

    經(jīng)X衍射儀結(jié)合金相顯微鏡分析與觀察，Ni60粉末顆粒剖面金相組織為灰色襯底Ni-Si固溶體，彌散分布Ni₃B相。Ni60噴焊層顯微組織的觀察與分析得出：噴焊層基體為白色

塊狀的含硅鎳鉻固熔體相；硬質(zhì)相為黑色細小點狀(Cr，F(xiàn)e)₂₃C₆、灰色塊狀Ni₃B和細小白色塊狀CrB組成。12496噴焊層的組織結(jié)構(gòu)與Ni60相似，因其鐵含量低，在白色塊狀大小和數(shù)量上有些差異。

2、3 物理性能

 Ni60粉末的密度、熔點、松裝密度、振實密度、流動性以及氧含量與12496牌號的對

比表明，兩者數(shù)據(jù)相近。

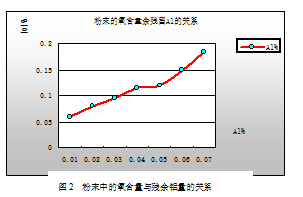

粉末中的氧含量是檢驗粉末質(zhì)量的重要指標之一。氧含量高的粉末，噴焊層渣量多、表面質(zhì)量差，因此要求粉末具有較低的氧含量。一般來說，合金液中的［O］含量是很低的，經(jīng)分析其含量為0.0007％—0.0020％，因此可以認為粉末中的氧含量主要是合金液在霧化時二次氧化的結(jié)果。如果合金液中含有與氧親和力強的元素，那么氧含量會更高，而鋁就是這種元素，它的吸氧能力超過了B和Si元素。圖2  表明粉末中的氧含量與殘余鋁量的關(guān)系。

2、4 粒度分布

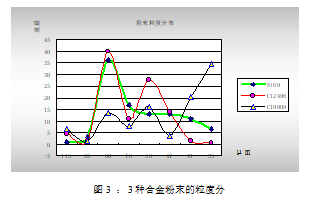

采用GBl430—79規(guī)定的鐵粉粒度組成測試方法，對Ni 60粉、10009和12496粉進行篩分測試，比較見圖3。由圖可見研制的合金粉末的粒度分布與進口12496粉末相當。

2、5 粉末的熱膨脹系數(shù)

測得的Ni60熱膨膚系數(shù)與12496合金接近(見圖4)，兩種合金的熱膨脹系數(shù)都較低，并隨溫度升高，熱膨脹系數(shù)均增大。由此可見，工件在噴焊之前預熱是必要和重要的，通過預熱處理可使噴焊層合金與工件的熱膨脹系數(shù)接近，以避免噴焊層開裂、剝落。

2、6  熱導率

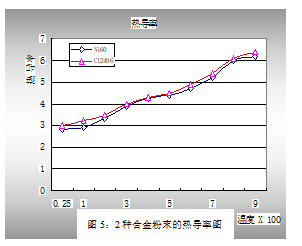

    合金的熱導率亦是制訂粉末噴焊工藝的依據(jù)之一。采用T2型激光脈沖熱導儀測定合金熱導率。測得的Ni60熱導率與12496合金接近(見圖5)，且兩種合金的熱導率都較低，并隨溫度升高，熱導率均增大。由此可見，工件在噴焊后的冷卻方式很重要，保溫目的是減小噴焊層和工件之間的降溫速度，減小溫度梯度隊使噴焊層不開裂裂、剝落。

2、7 噴焊層的硬度

2、7、1常溫硬度

    噴焊層硬度采用HR－150AT型光學洛氏硬度計測定：由20爐Ni60試樣測試數(shù)據(jù)統(tǒng)計得出， Ni60上限成分焊層硬度HRc62、中限成分焊層硬度HRc59，下限成分焊層硬度HRc55,相同條件下測得12496試樣焊層硬度HRc58，可見兩者硬度沒有差別。

2、7、2 噴焊層高溫硬度

高溫硬度采用（日）VH—5B真空高溫維氏硬度計測定，Ni60和12496噴焊層的高溫硬度示于圖6。由圖6可見：2種合金粉末噴焊層的高溫硬度處于同一水平。

2、8 噴焊層的耐磨性

2、8、1 金屬間磨損

    金屬間磨損采用斯可達快速磨損試驗機測定。測定時，載荷分別為5kg、10kg、15kg、20kg，轉(zhuǎn)速750r／min。用0.25磷酸三鈉冷卻，3000轉(zhuǎn)后測量磨損體積。試樣尺寸ф22 X 22 mm X l0 mm、焊層厚度大于1 mm。對比材料為12496、淬火硬度為HRc60左右的GCrl5和45號鋼。測試結(jié)果示于圖7。由圖7可見，12496和Ni的焊層的耐磨性基本相同，均比GCrl5和45號鋼高4倍以上。

2、8、2 磨粒磨損

    磨粒磨損采用Fargo橡膠輪磨粒磨損試驗機，對比材料為：鈷鉻鎢合金、高鉻鑄鐵、35CrMoAl和16Mn鋼,測試結(jié)果表明：Ni60合金磨失量是各對比材料的1／3～1／48，顯示了其優(yōu)異的抗磨粒磨損性能。

2、9 噴焊層的抗高溫氧化性

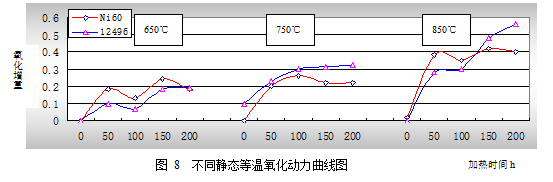

    參照GB64－46標準進行抗高溫氧化性試驗，試樣尺寸：φ8mm X 3 mm,表面光潔度1.6μm。試驗溫度650℃、750℃、850℃。氧化時間200h。每小時稱量一次，每一規(guī)范取兩只試樣的平均值。測試結(jié)果示于圖8；由圖8可見，Ni60和12496焊層都具有優(yōu)良的抗氧化性，兩者差別木大。在高溫條件予12496的噴焊層抗氧化能力稍優(yōu)。

三、應用

    由于Ni60合金粉末具有良好的耐磨、耐蝕、抗高溫氧化和高的硬度，必將在工業(yè)的各部門得到廣泛的應用，下列是已應用Ni60合金粉末取得一些效果：

    (1)高爐風口直吹管座、噴嘴受1050～1100℃高溫磨蝕，采用Ni60噴焊預保護，比原先提高壽命4倍以上。

    (2)水箱技絲機輪，采用軸承鋼制造時使用壽命僅2～3星期，當改用在45號鋼表面噴

焊Ni60焊層材料制造后，其壽命比原先提高5倍以上，而且改善了鋼絲表面質(zhì)量。

    (3)φ600mm熱處理卷絲輥筒，受鋼絲強烈的勒磨，壽命極短。采用Ni60噴焊固相滲透新工藝處理后，耐磨性能優(yōu)異，比原先提高壽命20多倍。

    (4)軋鋼廠輸送輥(G輥)，噴焊Ni60表面強化預保護，比原先提高壽命4倍以上。

    (5) φ180mm冷彎型鋼機組《2010紗窗料》成型輥，噴焊Ni60后，從原先只能軋7t鋼材增加到可軋100t以上鋼材。

    (6)采用Ni60噴焊軋鋼機滾動導衛(wèi)、冷拔鋼管內(nèi)模、90T剪刀片等后，其使用壽命部都比原先提高6倍以上。

此外，Ni60噴焊還用于軋鋼機齒輪、被動齒輪、軸承箱、泵套、風機葉片，刨床壓板、泵殼體、柱塞、活塞、農(nóng)機部件，耐蝕件等零部件的修復和予保護，都取得良好的使用效果。

四、結(jié)語

（1） Ni60粉末采用廉價材料和水霧化法制粉，成本低、價格便宜、噴焊工藝性能好。

（2） Ni60噴焊層具有優(yōu)良的耐磨、耐蝕和抗氧化等綜合性能，且具省一定的可加工性。用于零部件修復和予保護。可提高零部件的使用壽命幾倍到幾十倍。

（3） 研制的Ni60合金粉末綜合性能性能達到和接近瑞士12496牌號水平、是一種十分理想的硬面粉末材料。
